穿線管的種類有哪些

文章來源：http://www.clxyjy.com 發布時間：2024-06-23 16:45:03 瀏覽次數：13

穿線管的種類/a_穿線管的種類有哪些

對于穿線管的種類/a的問題，我有一些專業的知識和經驗，并且可以為您提供相關的指導和建議。

文章目錄列表:

1.電工套管（穿線管）JDG與KBG的區別是什么？
2.穿線管規格都有哪些？
3.PVC電工穿線管的種類及特點？PVC電工套管規格有哪些
4.電線管道有哪些種類？
5.電纜穿線管規格型號

電工套管（穿線管）JDG與KBG的區別是什么？

JDG管

JD-緊定式G-鋼管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路最新型保護用導管，連接套管及其金屬附件采用螺釘緊定連接技術組成的電線 ，無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的最佳選擇。

KBG管

K-扣壓式B-薄壁G-鋼管套接扣壓式薄壁鋼導管（KBG管）：KBG管是近年來開發用于低壓布線工程絕緣電線保護管的，是針對電線管、焊接鋼管管材在作絕緣電線保護管的敷設工程中施工復雜的狀況而研制，具有較好的技術經濟性能。KBG管的推出是建筑電氣線路敷設的一項重大革新。KBG管以其技術先進、結構合理、施工方便等特點，已廣泛運用在全國各地的工程項目中，并得到一致的好評。

它們兩者最大的不同就是連接方式不同，KBG管的連接方式是套接扣壓式，JDG管連接方式是緊定式。

穿線管規格都有哪些？

pvc穿線管簡而言之就是一種外觀為白色的硬質管材，有著防漏電防腐蝕的性能，通常是拿來穿電線的。那么pvc穿線管種類有哪些呢？下面我?guī)Т蠹乙黄饋砜纯窗伞?/p>

1、 塑料穿線管件：防漏電功效十分優秀，一般的規格有這幾種，分別是PVC-U塑料硬管、PE軟管、塑料波紋管。

2、 金屬管件：耐腐蝕耐磨損耐高溫，其抗拉性能強，有著極好的美觀性與完整性實用性。

3、 普通碳素鋼電線套管：一般是用在工業和普通建筑等等的上面，主要作用為保護電線的完好無損。

4、 金屬蛇皮管：以金屬材質為主，但其外觀如同蛇皮一樣，其抗壓柔韌性都是非常不錯的。

以上就是關于pvc穿線管種類有哪些的介紹了，希望對你有所幫助。

PVC電工穿線管的種類及特點？PVC電工套管規格有哪些

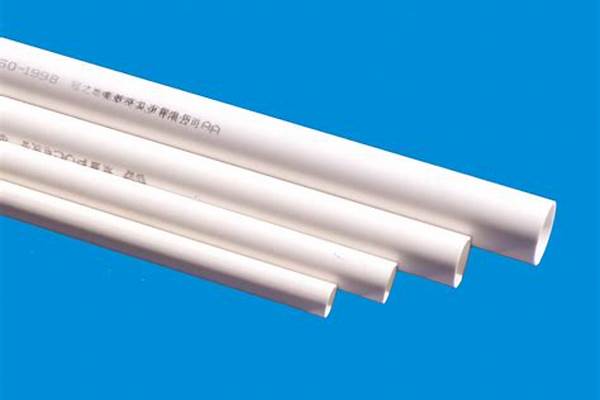

穿線管是用來接電線、保護用電設施的一種重要的建筑材料，只要有用到電的地方就少不了穿線管的存在。建筑方面都將其稱作“建筑用絕緣電工套管”，它是一種白色的且硬質的PVC膠管。

穿線管具有防腐蝕、防漏電等特點，是用電方面的絕佳材料，使用的時候一般都是將電線放入穿線管之中，然后埋入地下或用在其他地方，這樣既不影響地上的建筑的美觀，也能節約空間，同時穿線管的特殊特性也能使得它能在地底下使用很長時間而不易受損。

由于電線是有很多類型的，并用于各種供電需要，穿線管為了能夠更好的提供電線的空間就需要制造出很多種類。一般情況下，穿線管以規格和材質進行區分，以適應不同地方、不同電線和不同供電的情況。下面我們著重講講三種不同材質穿線管的常見規格，大家要看仔細了喲~

1.塑料穿線管

此類穿線管是以塑料為材質而制造的穿線管，此類穿線管有絕佳的防漏電性能。常見的規格

如下：

PVC（PVC-U)塑料電線管(硬管）：此類穿線管一般用在建筑物內它的材質是硬塑料，硬度較強；

PE穿線管（成卷軟管）：抗擠壓，一般用在墻體內部；

塑料波紋管（阻燃波紋管、線束套管、高密度波紋管、耐高溫護套管等）：這類穿線管直徑較大，一般來說用于多條電線；

2.金屬管類

一般用作電線、電纜、自動化儀表信號的電線電纜保護管，具有良好的柔軟性、耐蝕性、耐高溫、耐磨損、抗拉性。還有的碳鋼穿線管能夠大幅度減少焊接時造成的線管傷害，盡量保護穿線管的完整和美觀以及實用性。

普通碳素鋼電線套管（電線管）：

通常在工業與民用建筑、安裝機器設備等電氣安裝工程中使用，其主要的使用目的是為了保護電線。因此此類穿線管具有良好的抗壓性；

金屬蛇皮管（鍍鋅蛇皮管、包塑金屬蛇皮管、不銹鋼蛇皮管）：

金屬蛇皮管顧名思義就是使用金屬材質，外形如同蛇皮的一類穿線管，它具有一定的柔韌性和抗壓性以及抗拉性。

3.?陶瓷管類

這一類穿線管是使用陶瓷為材質制造的穿線管，這一類穿線管具有十分優良的絕緣性和抗腐蝕性。也不容易在環境中老化。

穿線瓷套管：一般用在室內，且一般是小部件，陶瓷管抗壓性比較差，不適宜使用過長或大部件；應用于電器絕緣材料，應用于開關柜內母排和戶外母排的保護。起到杜絕老鼠、蛇等小動物引起的短路故障。

　　安裝注意事項:

電線埋墻必需穿線管，一般可選的PVC穿線管/PE穿線管：價格實惠，可彎曲，絕緣性能好。其實一般家庭選擇PVC穿線管/PE穿線管就非常不錯了，只是要選擇結實的，簡單方法就是用腳踩一下，不會被踩癟的就是好的。最后提醒一下：無論使用哪種穿線管，電線在管內都不能有接頭。

電路改造應避免死線：再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“死線”：

1、當然最重要的是要使用穿線管埋線。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成死線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。

4、線路有接頭必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角死彎往往會造成死線

以上就是穿線管的常見規格了，各位可要記住了喲~

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費領取哦~

電線管道有哪些種類？

PVC電工套管有哪些種類

1、PVC單線管

PVC單線管專用于承重墻，8mm管徑可最小程度對承重墻進行改造。

2、PVC波紋管

PVC波紋管適用于天花吊頂?shù)泉M小空間布線，自帶延展性，彎曲自如。

3、PVC紅藍電工套管

PVC紅藍電工套管紅藍分流、強弱電分明，更好的規范電路安裝及檢修。

4、PVC奔馳三叉管

PVC奔馳三叉管直接在管內壁分區隔層，規定每個分區內的線纜走向和管徑利用率，從而方便地區分線路，避免短路。

PVC電工套管有什么特點

1、抗壓力強

高抗重型管系列和高抗沖擊中型管系列能承受強壓力，所以可明（暗）敷在混凝內，不怕受壓破裂，其中重型管系列尤適合暗敷在夯實和振動混凝土中。

2、耐腐蝕、防蟲害

PVC管具有優良的耐酸堿性能，同時，由于PVC管內不含增塑劑，因此無蟲鼠危害。

3、阻燃性能好

PVC管在火焰燒烤離開后，自燃火焰能迅速熄滅，避免火勢沿管道蔓延；同時，由于它傳熱性能差，在火災情況下，能在較長時間內有效保護線路，保證電氣控制系統運行，便于人員疏散。

4、絕緣性能強

能承受高電壓而不被擊穿，有效避免金屬、觸電危險。

5、施工簡便

（1）重量輕：只有鋼管重量的五分之一，便于車輛運輸和人工搬運，施工安裝時輕便省。

（2）容易彎曲：只要在管內插入一段本公司提供的彎管彈簧，可以在室溫下人工彎曲成形。

（3）剪接方便：只需用根本公司提供的專用截管器，就可方便的剪短口徑32以下的PVC管，再用專用的粘合劑和有關附件，可快速而方便的把PVC管連接成所需的形狀。

（4）節省投資：與鋼管相比，采用PVC管，可大大降低材料成本和施工安裝費。

PVC電工套管規格

1、PVC電工套管根據產品分類主要分為三種類型，即輕型205系列，中型305系列和重型405系列； 其中輕型205的外徑為?16mm-?50mm，介質305的外徑為?16mm-?50mm；重305的外徑為?16mm-?50mm。

2、根據PVC電工套管外殼的硬度，其尺寸規格也有規定，硬PVC管最常見工人的標準外徑為50CM，其外徑范圍為20mm至1000mm；軟PVC管只有50mm。硬PVC管規格均按照GB/T13020-1991規定，而軟質PVC管規格均按照GB/T13527.1-1992規定。

3、PVC電工外殼和圓管類型的規格也不同，常見的直徑規格如下：16mm，20mm，25mm，32mm，40mm和50mm。

申明：以上方法源于程序系統索引或網民分享提供，僅供您參考使用，不代表本網站的研究觀點，證明有效，請注意甄別內容來源的真實性和權威性。

電纜穿線管規格型號

線管的代號及敷設方式

一、 線管的代號?

SC：焊接鋼管，TC：電線管，PC：硬質塑料管， CT：電纜橋架，CP：金屬軟管，SR鋼線槽

RC：水煤氣管

電氣設計施工圖中常用線路敷設方式

SR：沿鋼線槽敷設　　BE：沿屋架或跨屋架敷設　　CLE：沿柱或跨柱敷設　　WE：沿墻面敷設　　CE：沿天棚面或頂棚面敷設　　ACE：在能進入人的吊頂內敷設　　BC：暗敷設在梁內　　CLC：暗敷設在柱內　　WC：暗敷設在墻內　　CC：暗敷設在頂棚內　　ACC：暗敷設在不能進入人的頂棚內　　FC：暗敷設在地面內　　SCE：吊頂內敷設,要穿金屬管

配管的一般規定

（1）金屬導管必須接地（PE）或接零（PEN）可靠。

（2）所有管口在穿入電線、電纜后應做密封處理。

（3）當導管埋入建筑物、構筑物暗配時，其與建筑物、構筑物表面的距離不應小于15mm，若是絕緣導管在磚墻上剔槽埋設時，還應采用強度等級不小于M10的水泥砂漿抹面保護。

（4）室外埋地敷設的電纜導管，其壁厚不得小于2mm，埋深不應小于0.7m。

（5）室內（外）導管的管口應設置在盒、箱內，在落地式配電箱內的管口，箱底無封板的，管口應高出基礎面50~80mm。

（6）電纜導管的彎曲半徑不應小于規范規定的電纜最小允許彎曲半徑。

（7）直埋于地下或樓板內的剛性絕緣導管，在穿出地面或樓板易受機械損傷的一段，應采取保護措施。當設計無要求時，埋設在墻內或混凝土內的絕緣導管，應采用中型以上的導管。

（8）電線保護管不宜穿過設備或建筑物、構筑物的基礎，當必須穿過時，應采取保護措施。在穿過建筑物伸縮、沉降縫時，也應采取保護措施。

（9）為了穿、拉線方便，當電線保護管遇下列情況之一時，中間應增設接線盒或拉線盒。

1、按電線溫度等級分為25型、05型、90/-25型等；

2、按PVC電線品種分為硬質管、半硬質管和波紋管；按電線特性分為輕型、中型、重型、超重型；

3、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

4、其中，pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；

5、pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

二、穿線管安裝注意事項

1、家裝電路改造應避免死線，要使用穿線管埋線。再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“死線”。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成死線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。一般來說，一根穿線管中不宜有8根以上的電線，電線橫截面積不得超過線管的60%。

4、穿線管內不能有接頭和扭結，當線路有接頭時，必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角死彎往往會造成死線，會增大后期維修難度。

好了，今天我們就此結束對“穿線管的種類/a”的講解。希望您已經對這個主題有了更深入的認識和理解。如果您有任何問題或需要進一步的信息，請隨時告訴我，我將竭誠為您服務。
