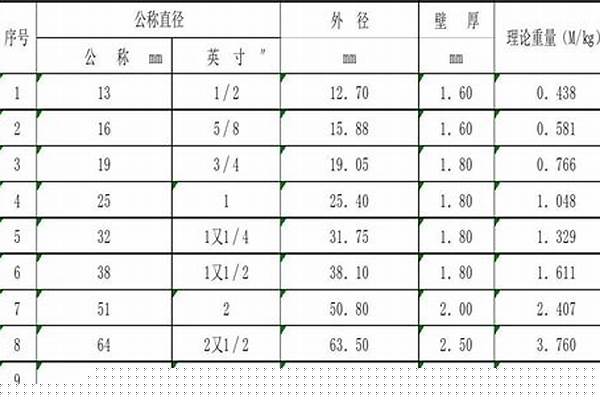

穿線鋼管規格型號對照表

文章來源：http://www.clxyjy.com 發布時間：2024-06-23 15:28:57 瀏覽次數：15

穿線鋼管規格/a_穿線鋼管規格型號對照表

很高興有機會參與這個穿線鋼管規格/a問題集合的討論。這是一個多元且重要的話題，我將采取系統的方法，逐一回答每個問題，并分享一些相關的案例和觀點。

文章目錄列表:

1.pvc穿線管規格有哪幾種？
2.怎么表示鍍鋅線管規格型號表？
3.pvc穿線管規格表格 ppr管規格表格

pvc穿線管規格有哪幾種？

常見pvc穿線管規格 ：

1、按電線溫度等級分為25型、05型、90/-25型等。

2、按PVC電線品種分為硬質管、半硬質管和波紋管。

3、按電線特性分為輕型、中型、重型、超重型。

4、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

其中，pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

擴展資料：

安裝注意事項：

電線埋墻必需穿線管，一般可選的PVC穿線管/PE穿線管：價格實惠，可彎曲，絕緣性能好。其實一般家庭選擇PVC穿線管/PE穿線管就非常不錯了，只是要選擇結實的，簡單方法就是用腳踩一下，不會被踩癟的就是好的。最后提醒一下：無論使用哪種穿線管，電線在管內都不能有接頭。

電路改造應避免死線：再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“死線”。

1、當然最重要的是要使用穿線管埋線。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成死線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。

4、線路有接頭必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角死彎往往會造成死線

百度百科-穿線管

怎么表示鍍鋅線管規格型號表？

JDG穿線管的規格型號

JDG管導管優點：

1、優質鋼材，兩面鍍鋅，經精密焊接加工而成，屬新型電線管。

2、內外壁鍍鋅，有優良的防腐性能。

3、內外壁光滑，無毛刺，穿線時不容易破壞電線絕緣層。

4、施工的方便性、連接方式簡單，經過現場技術交底，普通工地人員均可操作。

JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬王導管)是一種電氣線路最新型保護用導管,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，不用做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的良好選擇。

JDG管國家標準厚度：

標準：Φ16，厚度1.50毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米，允許偏差正負5.00毫米；

標準：Φ20，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ25，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ32，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ40，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

標準：Φ50，厚度1.60毫米，壁厚答應誤差：正負0.15毫米；長度：4000毫米允許偏差正負5.00毫米；

這6種規格。

JDG管規格型號詳細介紹:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5種壁厚的JDG管里邊有非標準/國家標準。

JDG 管原廠長短為4米、3米。2種規格。

GB標準JDG管壁厚為1.6毫米，鋪設、家裝吊頂鋪裝均能用﹔非標準型JDG管壁厚為1.2毫米這些，僅關鍵用以家裝吊頂鋪裝。

pvc穿線管規格表格 ppr管規格表格

JDG鍍鋅穿線管規格型號標準參考于中國工程建設標準化協會標準《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》

JDG鍍鋅穿線管規格型號標準如下：

規格（Φ）：16 、20、25、32、40、50

外徑（D）：16mm、20mm、25mm、32mm、40mm、50mm

只有Φ16壁厚（S）：1.5mm

其他規格壁厚（S）1.6mm

壁厚允許偏差（S）：正負0.15mm

Φ16、Φ20、Φ25外徑允許偏差：omm到負0.30mm

Φ32、Φ40外徑允許偏差：omm到負0.40mm

Φ50外徑允許偏差：omm到負0.50mm

（JDG管又稱為“套接緊定式鍍鋅鋼導管”）

KBG鍍鋅穿線管規格型號標準參考于中國工程建設標準化協會標準《套接扣壓式薄壁鋼導管電線管路施工及驗收規范CECS100:98》

KBG鍍鋅穿線管規格型號標準如下：

規格（Φ）：16 mm、20mm、25mm、32mm、40mm

外徑（D）：16mm、20mm、25mm、32mm、40mm

壁厚（S）：1.0mm、1.0mm、1.2mm、1.2mm、1.2mm

Φ16、Φ20壁厚允許偏差：正負0.08mm

Φ25、Φ32、Φ40壁厚允許偏差：正負0.10mm

Φ16、Φ20外徑允許偏差：omm到負0.30mm

Φ25、Φ32、Φ40外徑允許偏差：omm到負0.40mm

（KBG管又稱為“套接扣壓式鍍鋅鋼導管”）

根據PVC穿線管標準JG3050標準規定，PVC穿線管可以分為輕型中型重型阻燃穿線管材，每個型號又可以分為16、20、25、32、40、50、63幾種，其它規格的如果量大有的廠家可以定制生產。

根據PPR冷熱水管GB/T18742國家標準規定，PPR可以分為S5、S4、S3.2、S2.5四個壓力等級，每個壓力等級又可以分為20、25、32、40、50、63、75、90、110、160幾種，市場的16口徑PPR管，其它大于160口徑的管材由于涉及技術問題，一般沒有廠家生產。

擴展資料：

常見pvc穿線管規格 ：

1、按電線溫度等級分為25型、05型、90/-25型等。

2、按PVC電線品種分為硬質管、半硬質管和波紋管。

3、按電線特性分為輕型、中型、重型、超重型。

4、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

其中，pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

百度百科--穿線管

百度百科--PPR管材

好了，關于“穿線鋼管規格/a”的話題就講到這里了。希望大家能夠?qū)Α按┚€鋼管規格/a”有更深入的了解，并且從我的回答中得到一些啟示。
